Интеграция MEP в модульные стальные системы
Введение: Почему интеграция MEP определяет производительность модуля
В модульных стальных системах интеграция механических, электрических и сантехнических систем (MEP) не является второстепенной задачей координации-, это определяющий фактор, определяющий, соответствует ли модульное строительство своим обещаниям по скорости, качеству и предсказуемости.
В отличие от обычных стальных конструкций,-возводимых на месте, где инженерные системы часто устанавливаются после завершения строительства несущего каркаса, модульная стальная конструкция требует проектирования, координации и частой установки элементов инженерных систем внутри модулей,-изготовленных на заводе. Этот сдвиг коренным образом меняет взаимоотношения между структурой и услугами, уделяя гораздо больше внимания точности, ранней координации и мышлению на-уровне системы.
В этой статье рассматриваются технические проблемы, инженерные принципы и лучшие практики интеграции инженерных систем в модульные стальные конструкции с упором на долгосрочную-работу и технологичность.

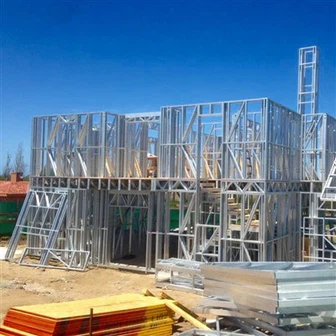

Взаимозависимость конструкций и инженерных систем в модульных стальных системах
Фиксированная геометрия и ограниченный допуск
Модульные стальные системы характеризуются фиксированной геометрией. После того, как модули покидают завод, возможности для настройки минимальны. Это ограничение означает, что маршрутизация MEP должна точно совпадать с элементами конструкции, проемами и зонами соединений.
Недостаточная координация может привести к:
Взаимосвязь между воздуховодами, трубами и стальными элементами
Нарушение несущей способности конструкции из-за чрезмерного проникновения
Переделки на-сайте, снижающие эффективность модулей
Поэтому интеграция инженерных систем должна решаться на стадии проектирования, а не откладываться до строительства.
Влияние нагрузки-на подшипники компонентов MEP
Хотя инженерные системы обычно классифицируются как не-ненесущие конструкции, их вес и динамическое поведение влияют на конструкцию конструкции.
Примеры включают в себя:
Крупные установки HVAC, создающие концентрированные нагрузки
Вертикальные штабели сантехники увеличивают совокупный вес модулей
Вибрация от механического оборудования, влияющая на характеристики конструкции
В модульных стальных системах эти эффекты необходимо учитывать в рамках траектории нагрузки на конструкцию, особенно когда компоненты MEP устанавливаются на заводе.
Стратегии координации проектирования
Ранняя междисциплинарная интеграция
Успешная интеграция MEP начинается с раннего сотрудничества между инженерами-строителями, инженерами MEP и проектировщиками модульных систем. Последовательные подходы к проектированию несовместимы с модульным строительством.
Ключевые приоритеты координации включают в себя:
Общие опорные сетки и уровни отсчета
Определенные зоны MEP внутри структурных модулей
Согласованные места и размеры проникновения
Ранние решения уменьшают последующие конфликты и сохраняют структурную целостность.
Цифровое моделирование и обнаружение коллизий
Расширенное цифровое моделирование играет решающую роль в модульной интеграции MEP. Трехмерные модели координации позволяют командам визуализировать пространственные взаимоотношения и выявлять конфликты еще до начала изготовления.
Однако цифровые инструменты эффективны только тогда, когда они поддерживаются дисциплинированными инженерными рабочими процессами. Модели должны отражать реалистичные допуски, требования к установке и зазоры для технического обслуживания, а не идеализированную геометрию.
Структурные проникновения и отверстия
Влияние проникновений на структурные характеристики
Проходы через стальные балки, колонны или системы перекрытий часто необходимы для прокладки инженерных сетей. Каждое проникновение изменяет распределение напряжений и уменьшает эффективную площадь поперечного сечения.-
В модульных стальных системах неконтролируемые проникновения могут поставить под угрозу:
Грузоподъемность-несущая способность
Огнестойкость
Усталостная производительность
В результате места проникновения должны быть спроектированы, а не импровизированы.
Стандартизация вакансий MEP
Одной из эффективных стратегий является стандартизация отверстий MEP для разных модулей. Определяя повторяемые схемы проникновения, производители могут:
Упрощение изготовления
Улучшить контроль качества
Уменьшить структурную изменчивость
Стандартизация также облегчает будущие модификации и обслуживание.
Вертикальное распределение инженерных сетей в модульных системах
Выравнивание по составным модулям
В многоэтажных модульных стальных зданиях вертикальные инженерные системы должны точно располагаться по расположенным друг над другом модулям. Даже незначительные отклонения в размерах могут нарушить непрерывность обслуживания.
Критические соображения включают в себя:
Накопление допусков на интерфейсах модулей
Гибкость подключения для вертикальных стояков
Пожарная и акустическая изоляция в местах стыков модулей
Вертикальное выравнивание часто является одним из наиболее сложных аспектов модульной интеграции MEP.
Зоны обслуживания и шахты
Выделенные зоны обслуживания или встроенные шахты обеспечивают контролируемые пути для инженерных систем. В модульных стальных системах эти зоны должны быть структурно оформлены и согласованы с операциями подъема и штабелирования.
Хорошо-продуманные зоны обслуживания повышают надежность и упрощают установку и долгосрочное-обслуживание.
Горизонтальные распределительные и потолочные системы MEP
Интеграция с напольными и потолочными конструкциями
Горизонтальное распределение MEP обычно происходит в потолочных камерах или системах с фальшполом. В модульных стальных конструкциях эти пространства часто ограничены высотой при транспортировке и глубиной конструкции.
Дизайнеры должны сбалансировать:
Структурная эффективность
мощность МЭП
Архитектурные требования
Этот баланс требует тщательной координации глубины балок, систем перекрытий и маршрутизации коммуникаций.
Доступ и ремонтопригодность
MEP-системы требуют постоянного доступа для проверки и ремонта. Модульные стальные системы должны включать панели доступа, съемные потолочные секции и зазоры для обслуживания без ущерба для структурных или противопожарных характеристик.
Ремонтопригодность следует рассматривать как критерий проектирования, а не второстепенную мысль.
Пожарные, акустические и тепловые аспекты
Разделение огня и проникновение инженерных систем
Огнестойкие конструкции-обычно распространены в модульных стальных зданиях. Проходы инженерных систем через эти конструкции должны сохранять огнестойкость благодаря утвержденным деталям и материалам.
Неспособность заранее интегрировать требования противопожарной защиты может привести к дорогостоящему перепроектированию или несоблюдению-соответствий.
Акустическая изоляция
Механическое оборудование и трубопроводы могут передавать шум и вибрацию через стальной каркас. В модульных системах, где компоненты тесно интегрированы, акустический контроль особенно важен.
К эффективным стратегиям относятся:
Изолирующие крепления для оборудования
Упругие соединения для трубопроводов
Разделение помещений,-чувствительных к шуму
Заводская установка и установка на-площадке
Преимущества MEP-систем, устанавливаемых на заводе-
Установка инженерных систем на заводе дает ряд преимуществ:
Улучшенный контроль качества
Сокращение труда-на объекте
Сокращенные сроки строительства
Однако заводская установка повышает важность точности, поскольку ошибки трудно исправить после доставки модулей.
Гибридные подходы к установке
В некоторых системах используется гибридный подход, при котором основная инфраструктура MEP устанавливается на заводе, а окончательные подключения и ввод в эксплуатацию происходят на-площадке.
Такой подход обеспечивает гибкость, сохраняя при этом многие преимущества модульной конструкции.
Ограничения по транспортировке и сборке
Защита компонентов MEP во время транспортировки
Компоненты MEP уязвимы во время транспортировки. Для предотвращения повреждений, смещения или загрязнения необходима соответствующая защита.
Проектировщики должны учитывать силы, вызванные транспортировкой-и включать защитные меры в конструкцию модуля.
Управление допусками в интерфейсах модулей
Соединения MEP на интерфейсах модулей должны компенсировать незначительные перекосы, сохраняя при этом производительность. Обычно используются гибкие соединители, компенсаторы и регулируемые фитинги.
Управление допусками имеет важное значение для обеспечения надежной интеграции системы во время сборки.
Долгосрочная-эффективность и адаптивность
Будущие модификации и обновления системы
Здания развиваются с течением времени. Модульные стальные системы должны позволять будущие модификации инженерных систем без ущерба для структурной целостности.
Стандартизированные зоны обслуживания, доступная маршрутизация и понятная документация обеспечивают долгосрочную-адаптируемость.
Перспектива жизненного цикла
Интеграция MEP влияет не только на начальный этап строительства, но и на эксплуатационную эффективность, затраты на техническое обслуживание и срок службы здания. Взгляд на жизненный цикл гарантирует, что краткосрочная-эффективность не подорвет долгосрочную-производительность.
Заключение: интеграция MEP как основная инженерная дисциплина
Интеграция MEP в модульные стальные системы — это сложная инженерная задача, которая находится на стыке конструкции, услуг и производства. Успех зависит от ранней координации, точного-проектирования и четкого понимания взаимодействия систем.
Поскольку модульные стальные конструкции продолжают расширяться, эффективная интеграция инженерных систем будет во все большей степени определять успех проекта. Когда структура и услуги рассматриваются как единая система, а не как отдельные дисциплины, модульные стальные здания полностью раскрывают свой потенциал эффективности, качества и надежности.
